天然气能量计量综述——能量计量实现的要求与方式

来源:博思达 发布时间:2022-05-10 浏览 60

GB/T18603对能量计量系统的功能要求

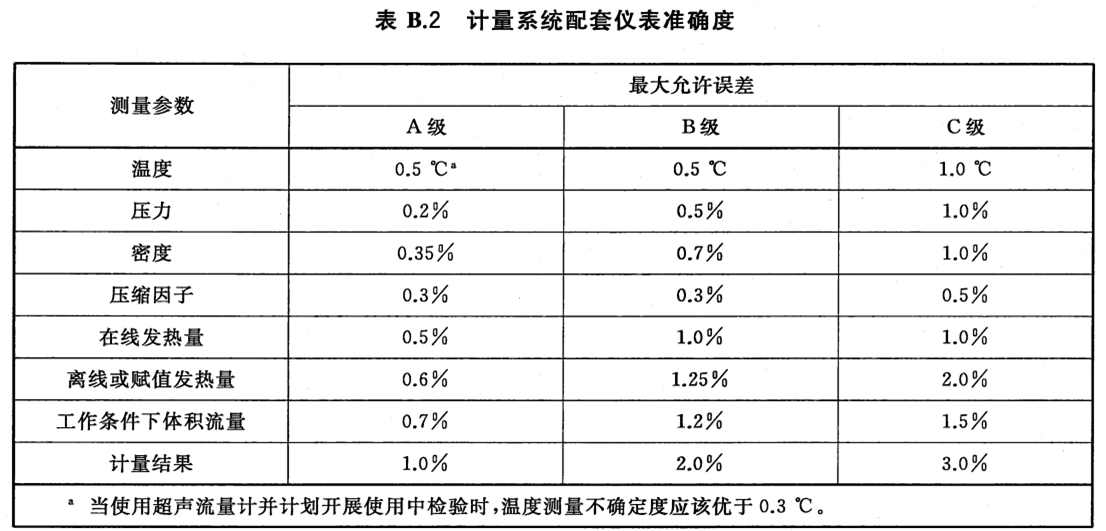

GB/T18603对能量计量系统配套仪表准确度的要求





能量计量的实现方式


1)A级计量系统(qn>100000m³/h)——流量计+温度+压力+实时组分(一般使用在线色谱仪获取,用于天然气发热量与流量温压补偿计算所需的压缩因子计算)

2)B级计量系统(1000<qn≤100000m³/h)——流量计+温度+压力+实时组分(使用在线色谱仪或可变赋值方法获取,用于天然气发热量与流量温压补偿计算所需的压缩因子计算)

3)C级计量系统(qn≤1000m³/h)——流量计+温度+压力+发热量(一般使用可变赋值或固定赋值方法获取)

4)城镇居民用户——流量计+发热量(一般使用公告发热量)


通过天然气能量E=QH可以看出,天然气能量计量主要由流量测量和发热量测量两部分组成,其中:

Q:体积(或质量)流量,通过流量计测量得到;

常用流量计类型:标准节流式流量计(孔板、一体化喷嘴)、涡轮流量计、超声波流量计等。


H:发热量,通过气质数据计算得到。

气质数据,通过在线色谱、离线色谱或赋值方式获得。


几种流量计配套流量计算机功能比对表




几种气质赋值方法的说明



注:色谱仪一般多选用进口品牌,单台设备成本较高,每台在线色谱只能应用于一条天然气管道,如果是多个站点或是一个站点有多个管道接收不同的气源,就需要配套多台在线色谱设备,且需要定期检定和进行性能评价,运维成本较高。
